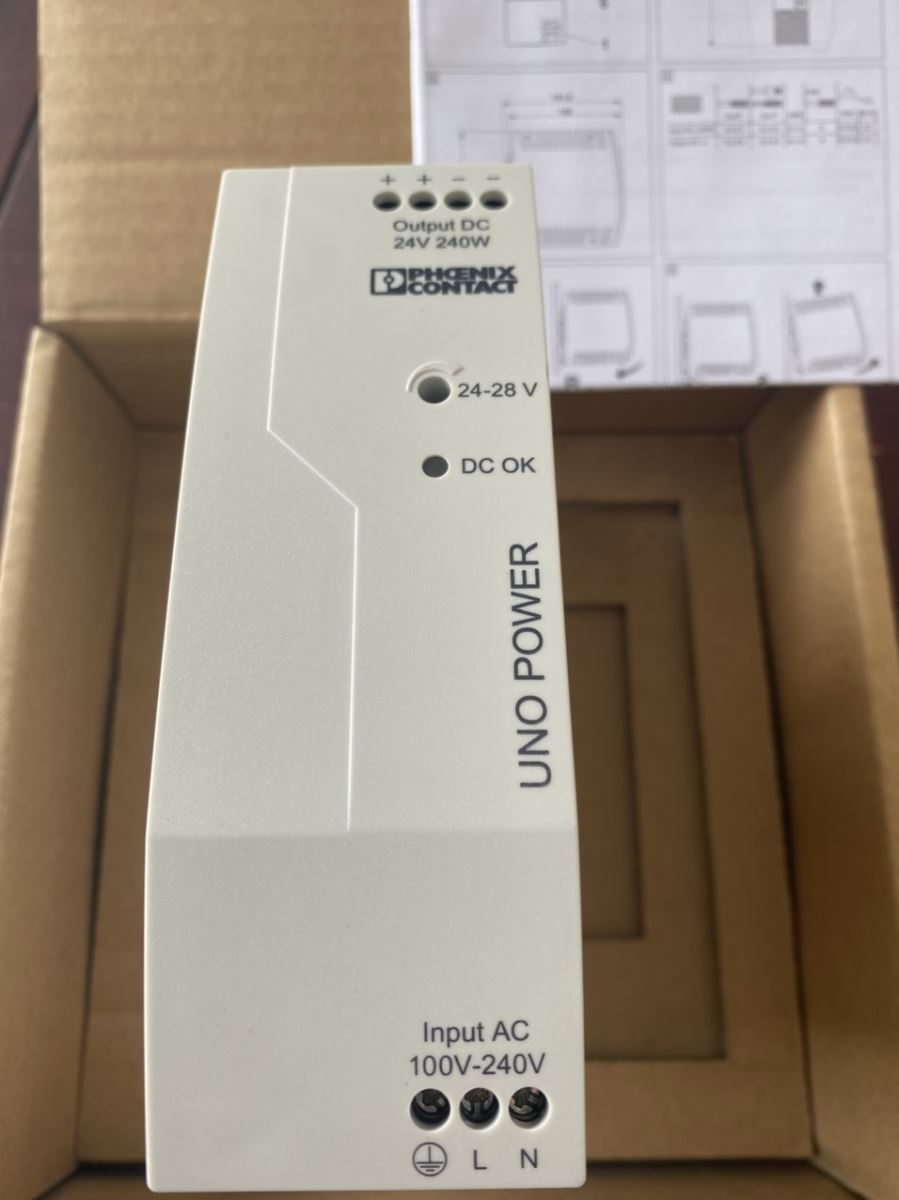

Bộ nguồn UNO-PS/1AC/24DC/240W – 2904372
Mã sản phẩm : 2904372

2904372

  • Mô tả:Bộ nguồn UNO đầu vào 1 pha AC, đầu ra 24VDC 20 A, mã hàng UNO-PS/1AC/24DC/240W-2904372, gắn được trên thanh DIN rail.
Giá Bán: LH 0902 44 30 34 - 0938 005 366
Kích thước :
Số lượng
Chi tiết sản phẩm

Kích thước

Chiều rộng 45 mm
Chiều cao 130 mm
Chiều sâu 125 mm
Khoảng cách cài đặt phải / trái 0 mm / 0 mm
Khoảng cách cài đặt trên / dưới 30 mm / 30 mm
Trở lại đầu trang

Điều kiện môi trường xung quanh

Mức độ bảo vệ IP20
Lớp gây cháy trong acc. với UL 94 (nhà ở / khối thiết bị đầu cuối) V0
Nhiệt độ môi trường (hoạt động) -25 ° C ... 70 ° C (> 55 ° C Suy giảm: 2,5% / K)
Nhiệt độ môi trường (thử nghiệm kiểu khởi động) -25 ° C
Nhiệt độ môi trường (bảo quản / vận chuyển) -40 ° C ... 85 ° C
Tối đa độ ẩm tương đối cho phép (hoạt động) ≤ 95% (ở 25 ° C, không ngưng tụ)
Lớp khí hậu 3K3 (trong tài khoản với EN 60721)
Mức độ ô nhiễm 2
Trở lại đầu trang

Dữ liệu đầu vào

Dải điện áp đầu vào danh nghĩa 100 V AC ... 240 V AC
Dải điện áp đầu vào 85 V AC ... 264 V AC (<95 V AC Suy giảm 1% / V)
Dải tần số AC 50 Hz ... 60 Hz
Dải tần số (f N ) 50 Hz ... 60 Hz 10%
Mức tiêu thụ hiện tại 2,69 A (100 V AC)
  1,08 A (240 V AC)
Công suất tiêu thụ danh nghĩa 260 VA
Dòng điện xâm nhập <80 A (điển hình)
Thời gian đệm chính > 10 ms (120 V AC)
  > 10 ms (230 V AC)
Đầu vào cầu chì 5 A (thổi chậm, bên trong)
Bộ ngắt được đề xuất để bảo vệ đầu vào 6 A ... 16 A (Đặc điểm B, C, D, K)
Hệ số công suất (cos phi) 0,99
Loại bảo vệ Bảo vệ chống đột biến
Mạch / thành phần bảo vệ Varistor
Trở lại đầu trang

Dữ liệu đầu ra

Điện áp đầu ra danh định 24 V DC ± 1%
Dải cài đặt của điện áp đầu ra (U Set ) 24 V DC ... 28 V DC ± 1%
Dòng điện đầu ra danh định (I N ) 10 A (-25 ° C ... 55 ° C)
Giảm giá trị 55 ° C ... 70 ° C (2,5% / K)
Kết nối song song Có, để dự phòng và tăng dung lượng
Kết nối hàng loạt Không
Điện trở phản hồi điện áp <35 V DC
Bảo vệ chống quá áp ở đầu ra (OVP) ≤ 35 V DC
Kiểm soát độ lệch thay đổi trong tải, tĩnh 10% ... 90%
  <2% (thay đổi tải, động 10% ... 90%)
  <0,1% (thay đổi điện áp đầu vào ± 10%)
Gợn dư <50 mV PP (với giá trị danh nghĩa)
Công suất ra 240 W
Thời gian phản hồi điển hình <1 giây
Công suất tiêu tán tối đa trong điều kiện không tải <1,1 W
Tổn thất công suất tải danh định tối đa. <18,8 W
Trở lại đầu trang

Chung

Khối lượng tịnh 0,66 kg
Hiệu quả đánh máy. 90% (120 V AC)
  đánh máy. 93% (230 V AC)
MTBF (IEC 61709, SN 29500) > 641000 giờ (40 ° C)
Điện áp đầu vào / đầu ra cách điện 4 kV AC (thử nghiệm điển hình)
  3 kV AC (kiểm tra định kỳ)
Mức độ bảo vệ IP20
Lớp bảo vệ I (trong tủ điều khiển kín)
Lớp gây cháy trong acc. với UL 94 (nhà ở / khối thiết bị đầu cuối) V0
Vật liệu nhà ở Nhôm / polycarbonate
Vị trí lắp đặt ray ngang DIN NS 35, EN 60715
hướng dẫn lắp ráp có thể điều chỉnh: 0 mm theo chiều ngang, 30 mm theo chiều dọc
Trở lại đầu trang

Dữ liệu kết nối, đầu vào

Phương thức kết nối Kết nối vít
Mặt cắt dây dẫn rắn min. 0,2 mm²
Mặt cắt dây dẫn rắn tối đa. 2,5 mm²
Dây dẫn tiết diện linh hoạt min. 0,2 mm²
Dây dẫn tiết diện linh hoạt tối đa. 2,5 mm²
Mặt cắt dây dẫn AWG min. 24
Tiết diện dây dẫn AWG max. 14
Chiều dài tước 8 mm
Răng ốc M3
Trở lại đầu trang

Dữ liệu kết nối, đầu ra

Phương thức kết nối Kết nối vít
Mặt cắt dây dẫn rắn min. 0,2 mm²
Mặt cắt dây dẫn rắn tối đa. 2,5 mm²
Dây dẫn tiết diện linh hoạt min. 0,2 mm²
Dây dẫn tiết diện linh hoạt tối đa. 2,5 mm²
Mặt cắt dây dẫn AWG min. 24
Tiết diện dây dẫn AWG max. 14
Chiều dài tước 8 mm
Răng ốc M3
Trở lại đầu trang

Tiêu chuẩn

Yêu cầu của EMC về khả năng chống ồn EN 61000-6-1
  EN 61000-6-2
Yêu cầu của EMC đối với phát ra tiếng ồn EN 61000-6-3
  EN 61000-6-4
Tiêu chuẩn - An toàn máy biến áp EN 61558-2-16
Tiêu chuẩn - An toàn điện IEC 62368-1 (SELV)
Tiêu chuẩn - Thiết bị điện tử dùng trong lắp đặt nguồn điện và lắp ráp chúng vào hệ thống điện EN 50178 / VDE 0160 (PELV)
Tiêu chuẩn - An toàn điện áp cực thấp IEC 62368-1 (SELV) và EN 60204-1 (PELV)
Tiêu chuẩn - Cách ly an toàn DIN VDE 0100-410
Tiêu chuẩn - Giới hạn của dòng điện hài nguồn EN 61000-3-2
Biến thể chính / điện áp thấp EN 61000-4-11
