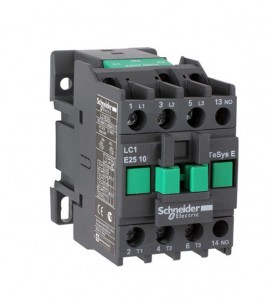

Khởi động từ là gì?

Trả lời một cách đơn giản để mọi người dễ hình dung, khởi động từ thực chất là một loại khí cụ điện, chúng được sử dụng để điều khiển đảo chiều, đóng ngắt, và khi kết hợp với bảo vệ nhiệt thì chúng sẽ có khả năng bảo vệ quá tải đối với động cơ không đồng bộ 3 pha.

Cấu tạo của thiết bị khởi động từ đơn bao gồm:

 + Cuộn hút: Bộ phận này có nhiệm vụ tạo nên lực hút nam châm (dòng điện định mức của cuộn hút thông thường là 200V/220V đối với các loại khởi động từ có kèm theo máy nén khí cũ được nhập khẩu Nhật Bản).

 + Lõi thép từ tính: Cụ thể ở đây là gồm lõi thép đi động và lõi thép cố định, lõi thép nam châm có thể có dạng CI, EI hoặc EE.

 + Lò xo phản lực: Lò xo này có công dụng đẩy phần lõi thép di động trở lại vị trí ban đầu.

 + Tiếp điểm thường mở và thường đóng: Những tiếp điểm này thông thường được sản xuất từ đồng những được tráng thêm 1 lớp bạc.

 + Hệ thống dập hồ quang điện: Đây là bộ phân phức tạp nhất của khởi động từ, bao gồm nhiều vách ngăn được làm từ kim loại đặt cạnh bên là hai tiếp điểm tiếp xúc nhau, đặc biệt là những tiếp điểm chính của khởi động từ.

Đối với những máy nén khí hiện nay, khởi động từ đơn luôn được sử dụng trong việc đóng ngắt động cơ 3 pha. Thường thì người sử dụng đều sẽ lắp đặt thêm một rơ le bảo vệ nhiệt cho khởi động từ. Rơ le áp và rơ le nhiệt được lắp nối trực tiếp với khởi động từ để hình thành nên 1 mạch điều khiển cơ bản cho máy nén khí.

Thông thường với những thiết bị máy nén khí công nghiệp cũ được nhập về từ Nhật Bản đều được lắp kèm theo khởi động từ bên trong, các khởi động từ này thường sẽ dùng cuộn hút vứi điện áp định mức khoảng 200V/220V. Chính vì lý do này nên phải sử dụng một dây mát (dây tiếp đất) để nối với một cực của cuộn hút.

SƠ ĐỒ LẮP ĐẶT KHỞI ĐỘNG TỪ VỚI MÁY NÉN KHÍ THÔNG DỤNG NHẤT HIỆN NAY

Trong sơ đồ gồm:

1. Các tiếp điểm L1, L2, L3, T1, T2, T3 của dòng điện ba pha 380V.

2. Động cơ máy nén khí M.

3. Hai đầu của cuộn hút trong khởi động từ A1, A2.

4. Dây tiếp đất (dây mát) N.

5. Tiếp điểm thường đóng của rơ le nhiệt là hai cực 95, 96.
